厂　商： 美    国

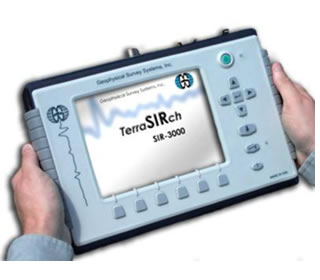

型　号： SIR - 3000

用途：　　　　　　　　　　　　　　　　　　　　　　　
　　混凝土测厚和缺陷检测；钢筋透视；　
　　市政管道成图；　
　　地质调查　
　　冰雪覆盖层厚度探测；　
　　考古；　
　　寻找地下埋设物；　
　　地下溶洞、坝体中空洞和裂隙调查；　
　　隧道衬砌厚度和缺陷调查；　
　　科研。

技术参数

1. 单通道实时数字采集处理器探地雷达，操作平台为Windows CE。
2. 主机可适配所有高中低频雷达天线，频率范围从16MHz到2.2GHz。
3. 存储器：1G内存。可插标准CF闪烁内存卡。
4. 显示器：强光8.4”TFT 800X600分辨率，64K彩显。
5. 显示模式：线扫描、示波器式。
6. 显示方式：实时彩显，彩色/灰阶行扫描，变面积/波形显示，线性扫描方式 中可使用256种色源来表示信号的幅度和极性。
7. 数据格式：RADAN (dzt)
8. 扫描速率：最高可达300线/秒。
9. 样点字节：8位或16位。
10.扫描样点数：256/512/1024/2048/4096/8192
11.操作模式：须具备连续测量、测量轮、点测三种模式可选。
12.测量范围：0～8000ns自选；
13.增益：手动或自动。1～5节点(-20～+800dB可调)。
14.滤波器：垂直滤波器－有限、无限低通和高通可调。
水平滤波器－叠加、背景去除。
15.动态范围：120dB。
16.尺寸：315 x 220 x 105mm左右，重量：4.1kg。
17.电源：要求电池内置，外接电源10.8VDC，15VDC
18.具有位置自动伺服系统，便于信号的准确接收。
19.迭加：2～32768个扫描。

主要特点

1. SIR-3000型雷达的一体化设计，加上内置式可充电电池，性能坚固耐用，整机仅4公斤重，是目前市场上最轻便的雷达系统； 2. SIR-3000型雷达高分辨率强光型液晶显示，可在野外强光下操作； 3. 除了传统的USB、Ethernet, RS-232等接口外，还配备了独特的微型闪存装置，提供更便捷、快速的数据传输方式； 4. 目前GSSI公司提供的雷达天线种类是最多，使购买我们雷达的用户具有了强大的扩展余地，可满足不同工程检测的需要。而且，所有的天线都可与SIR-20/SIR-3000型雷达主机兼容。频率从16MHz到2.2GMHz可选； 5. 天线和主机之间使用完全频蔽的同轴电缆进行数据传输，更加结实耐用，防土、防尘能力强，不受环境限制。 6. GSSI公司开发的各种功能的雷达软件包更丰富了雷达系统的应用，除了配备专用的雷达数据后处理软件，用户还可根据自己需要选择特殊功能的软件模块，并且所有雷达软件基于Windows2000/NT/XP，可在PC机上进行数据处理。模块包括： i. 公路面层自动追踪软件：专门用于公路测量使用，自动去除干扰。高速公路结构分层自动跟踪分析，显示桩号、层厚，层厚偏差电子表格。 ii. 结构扫描工具包：三维深度切片，钢筋网透视图，管线立体定位，建筑物中空洞、裂缝显示。 iii. 快速三维绘图软件：2D反演，3D处理和显示，市政设施三维和二维可视化成象显示。 iv. 建筑结构分析软件： 钢筋分布深度定位显示，市政管线分布定位。 v. 桥梁结构及锈蚀分析软件：桥梁钢筋分布和锈蚀判断分析软件。
