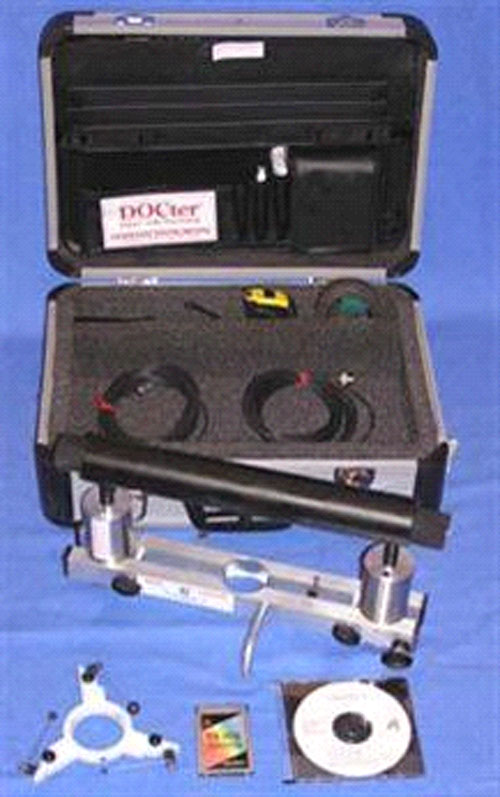

DOCter 冲击回波测试仪

产地：丹麦
标准：ASTM C 1383
用途：结构整体性；厚度与内部缺陷检测
特性：
* 测量道路，沥青面层，地板和墙体的厚度。
* 探测内部空洞和蜂窝的存在和深度；探测地面板下是否有空洞
* 检查预应力管道中灌浆的质量；检查混凝土构件与沥青保护层之间粘结性
* 桥面，桥墩，冷凝塔和烟囱等结构内部情况
* 检查面层或表面修补是否与底层脱离；检查碱骨料反应和冻胀破坏情况
* 测量裂缝深度；估计早期混凝土强度（需特别标定）

应用：

测定沥青层、路面等的厚度
测定裂缝、孔洞、蜂窝等的位置
检查板、喷射混凝土、隧道衬里等有无分层
测定沥青层下防护层的完整性
测定层与层之间的孔隙或粘结质量
检查管道的填充质量
评价碱骨料反应或冻融循环的程度
测定表面裂缝的贯穿深度
估计混凝土的早期强度发展

特点：

单面无损检测
测试深度大，2m
能测不同层中的缺陷
检测速度快
软件分析功能中大，实时进行FFT频谱分析有多种直径冲击可选，测试结果准确

原理：

用直径为2-15mm的小钢球对被测物表面作机械冲击，产生短期的应力波，传入被测物体中，冲击后将产生3种类型的波，一种是表面波（R波），一种是纵波（P波）还有一种是（S），只有后两种波才能传入被测物体中。表面波以圆形在表面传播，就像将一块石子扔入水中一样，遇到边界就发生反射，对于一定的波长（由冲击器的尺寸确定），当遇到另一种声阻抗的物体时（如空气）P波和S波就会反射回表面，碰到表面又继续反射如上往复不断。
P波返回冲击点，将引起表面位移，S波在冲击点附近，就可以探测R波和连续反射回来的P波。
P波两次到达表面的时间间隔tT，等于传播路径2T除以表观P波速度CPO时间间隔反射时幅度最小，对表面位移只产生微小的作用。
因此，如果受表面位移将传感器靠近冲击点的倒数即为频率fT，fT=CP/2T。在时域图中的表面位移通过FFT（快速傅立叶变换）来分析，如果R波频率占主要，则要滤掉R波接下来，可用公式（1）计算物体的厚度T=CP/2ft（1）
