所有采集的水文测量数据都被标有定位数据和时间。向用户展现一个移动-补偿图表记录。一个标准、内部的数据记录内存足以存储2.5小时的模拟水体数据和8 小时深度数字数据, 可以用于在LCD显示器上回放或通过外部设备打印出来。

Bathy-1500 测深仪同时实时打印热敏硬拷贝图形记录和通过标准的并行口界面储存所有处理的模拟水体数据或把ASCII 日志文件存储到大容量储存器中。

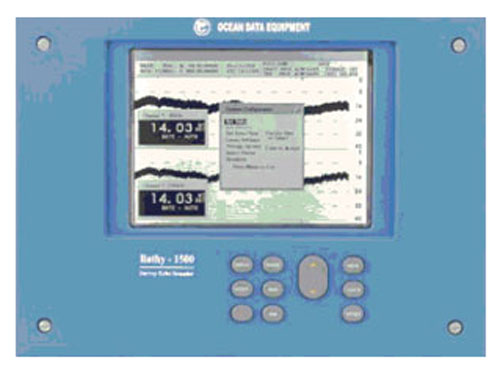

仪器前面板包括高对比度,灰度背景光LCD图形显示器和全封闭输入键盘。可方便的得到所有的操作参数,并具有直接的声音和视觉反馈。操作员随时方便的查看测深仪的视频数据,数字化深度数据和操作状态。

显示格式

用户可以改变显示格式—可以全屏幕显示两个已安装频率中的任意一个频率的视频数据或在一个屏幕上对双频模式(交替传输)的视频数据进行分屏显示。对显示的范围和区段进行手工选择或以全自动模式操作。

数字化深度

每个频率的数字化深度都突出可见、引人注目，并且以粗体显示在有灰度背景光的图形LCD 上。数字化深度分辨率为1cm或在100 单位下为十分之一英尺。单斜度测深仪，底部数据精度满足或超出所有当前IHO水文要求。一个功能强大的底部追踪算法确保底部锁定和发出精确的深度数据，甚至在难度最大和底部图形不同时也可以做到。

操作模式

单频和双频测深仪的功能模式。在单频模式，用户可以在低频和高频通道之间选择。在双频模式，测深仪从低频和高频通道向用户交替的提供两个同时底部图形中有代表性的声波信号。声波传输的速率可以确保100%底部传导的水下测量目标的选样覆盖面。

主机单元说明

深度区域（英尺或米）	0-5，0-10，0-20，0-40，0-200，0-400，0-800，0-2000，0-5000 单位。手动和自动范围控制模式。
区段（英尺或米）	在400 单位设置区段或自动区段，区段范围0-400，200-600，400-800 等，直到4600-5000单位。
操作模式	单频或交替双频
频率	12KHZ; 24KHZ; 33KHZ; 40KHZ; 100KHZ; 200KHZ
分辨率	1cm或 .1ft<=99.9 单位 10cm或.5ft>99.9 单位
精确度	0-40m-±2.5cm, 40-200m-±5.0cm,>200m-±10.0cm
最小深度	<0.5m;取决于换能器
声纳速率	最大18HZ,取决于深度范围和操作模式
传输功率	通道1 和通道2 都具有2KW 的最大功率
声速	用户可在1400-1600m/s（4595-5250 f/s）中选择, 增量为1个单位
图形显示	640×480 象素，CCFL灰度背景的LCD
数据输出	NMEA0183 1.5,2.0 和2.1 版本的字符串：（9600 或19200 波特率与字符串格式有关，无效验，8 位，1个停止位）DBT，DBS和DPT。 ODEC 专用序列字符串-ODEC HEAVE，ODECDEPTH 和ODEC BINARY(用于图形数据输出)。回放兼容输出-ODEC DBT，ODOM SBT，ATLAS DESO25。跳线选择RS232/RS422。
数据输入 COM1	NMEA0183 1.5,2.0和2.1版本字符串：（9600或19200波特率，取决串的格式，无效验，8 位，1 个停止位）GLL,GGA,RMC,RMA,VTG,ZDA。 ODEC专用的注释序列输入字符串ANN。跳线选择RS232/RS422。
数据输入 COM2	移动输入（TSS，TSS1 或Seatex SOUNDER 格式，可变输入速率为9600或19200，它取决于深度输出串的格式）。远程注释，远程固定标志（ODEC 专用或ODOM兼容）。外部同步（声纳同步）和外部控制。
外部大容量（磁盘）存储器	可选适配器电缆可以通过并行口界面把所有ASCII文本数据格式的深度，位置，速度，路线，注释和参数和/或声音图形信息存储到SCSI兼容设备。
纸硬拷贝	从中心口（并行口）输出到TDU系列打印机
输入功率	115/230VAC（开关选择）50/60HZ；60Watts
尺寸	宽39.4cm(15.5.)，高29.21cm(11.5.)和深21.59cm(8.5.)
重量	10.7kg(23.5lbs)
