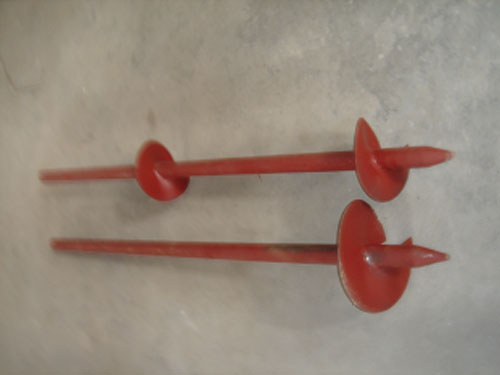

名称：Screw Anchor 螺旋锚
表1 螺旋锚系列划分
|
名 称 |
锚叶直径
（mm） |
锚杆直径
（mm） |
适用范围 |
|
|
|
小型系列 |
小于150 |
小于40 |
适用于固定物件和巷道支护。
|
|
|
常规型系列 |
150至300 |
20至60 |
适用于堤坝与中小型边坡锚固， 房屋加固与基坑支护。 |
|
|
大型系列 |
300至600 |
80至120 |
中大型边坡的治理，输电线塔基础
|
|
|
特大型系列 |
600至1200 |
150至250 |
大型基础与深基础
|
|
表2 小型和常规型系列螺旋锚型号
|
型号
参数
杆径 |
叶杆径比=3 |
叶杆径比=4 |
叶杆径比=5 |
|
锚叶直径
(mm) |
型号 |
锚叶直径
(mm) |
型号 |
锚叶直径
(mm) |
型号 |
|
20 |
60 |
D2Y6 |
80 |
D2Y8 |
100 |
D2Y10 |
|
30 |
90 |
D3Y9 |
120 |
D3Y12 |
150 |
D3Y15 |
|
40 |
120 |
D4Y12 |
160 |
D4Y16 |
200 |
D4Y20 |
|
50 |
150 |
D5Y15 |
200 |
D5Y20 |
250 |
D5Y25 |
|
60 |
180 |
D6Y18 |
240 |
D6Y24 |
300 |
D6Y30 |
Figure1 Screw Anchor Series
|
Name |
Dia of anchor blade
（mm） |
Dia of anchor rod
（mm） |
Application |
|
|
|
Small type |
＜150 |
＜40 |
Securing and laneway timbering |
|
|
Regular Type |
150-300 |
20-60 |
Anchoring for dyke and slope of middle-small size, house strengthening and foundation excavation |
|
|
Big Type |
300-600 |
80-120 |
Remediation slope of middle and large type，power transmission tower base |
|
|
Large Type |
600-1200 |
150-250 |
Large type and deep foundation
|
|
Figure 2 Models for Small type & Regular Type
|
Parameter
Rod Dia |
Blade: Rod=3:1 |
Blade: Rod=4:1 |
Blade: Rod =5:1 |
|
Blade Dia
(mm) |
Model |
Blade Dia (mm) |
Model |
Blade Dia (mm) |
Model |
|
20 |
60 |
D2Y6 |
80 |
D2Y8 |
100 |
D2Y10 |
|
30 |
90 |
D3Y9 |
120 |
D3Y12 |
150 |
D3Y15 |
|
40 |
120 |
D4Y12 |
160 |
D4Y16 |
200 |
D4Y20 |
|
50 |
150 |
D5Y15 |
200 |
D5Y20 |
250 |
D5Y25 |
|
60 |
180 |
D6Y18 |
240 |
D6Y24 |
300 |
D6Y30 |
Meantime, we can process products by the customers’ special demands.
|
