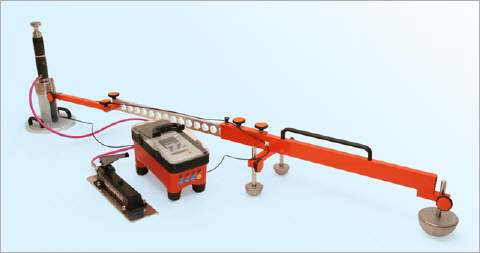

名称：ZPG3000型 EV2静态变形模量测试仪
厂商：德国Zorn公司
型号：ZPG3000型

用途：
    压力沉降关系曲线的测量值通过一个测力计和一个感应式位移传感器来测量，在试验过程中测量值显示在显示器上，测量值在每一荷载及结束时通过监控被存储，试验结束时，结果可以在内置的小型热敏打印机上输出，同时也可以存储在磁卡上。通过磁卡阅读机，数据被传送到PC机上。数据可选择以Ascii格式（*csv-文件）GGU格式（*pdr文件）存储（其他的格式请询问）。通过随机附带的软件，数据也可以直接被读入Excel中，从而按客户要求创建报告。

    变形模量Ev1和Ev2试验也属于平板载荷试验，在圆形载荷板上分级施加静荷载，测试荷载强度与沉降变形的关系，由此计算地基的变形模量。该试验方法与地基系数K30试验是及其相似的，它们的主要差别在于操作步骤与数据整理和计算方法的不同。

加载装置

液压泵：压力100kN

高压软管： 2m

磁性球铰接头的反力支承板

承载板

承载板：带手柄和盒式水准泡

直径： 300 mm

厚度： 25mm

位移测试装置

4点支撑架（带可伸缩、杠杆测量臂和可调节式底座）（符合DIN18134）

尺寸：（长×宽×高） 2170mm * 550mm * 180mm

重量： 9 kg

测试数据自动采集装置

测试接头：与电子测试仪连接,数字式传输信号,精确、不受外界干扰

电子载荷传感器： 量程：100KN

电子位移传感器：量程：± 15mm

存储卡：32kB智能卡，每卡存储约240组数据
位移传感器、载荷传感器均为防水设计，能在雨天工作
德国ANIX公司生产的AX01型EV2电子平板载荷试验仪（静态变形模量测试仪）根据DID（德国工业标准）18134：2001-09的规定是用于确定土壤和承载层的压力沉降关系曲线。
