厂商：美国Olson公司
IE 混凝土冲击回波测试系统
该系统能以点对点的方式进行混凝土和砌体等只有一个测试面结构材料的内部缺陷检测、完整性及厚度评估。(更快速的扫描式冲击回波检测系统,见IES 扫描式冲击回波系统介绍)。
应用范围: 地板, 梁, 公路, 隧道, 大坝,柱, 墙, 飞机跑道, 其它板状结构
检测内容: 厚度和内部缺陷（裂缝、孔洞、蜂窝、剥离等）
可选型号:
1. IE-1: 包括带螺线管冲击器和位移传感器的手持式装置，厚度 测试范围6.6～60 cm，用小锤可测到1.8m。
2. IE-1W: IE-1 手持式装置的防水选件
3. IE-2: 除IE-1 手持式装置外，还包括一个小测量手锤和一个加速度传感器，用于测试6.6～1.8m 厚混凝土。
4. IE-T: IE-1 系统再加一个另外的第二只传感器，可按照ASTM C1383 测试混凝土厚度。
5. IE-1+ST:用于测试超薄混凝土厚度，最薄可测试38mm 厚度。
6. IE-1+SW: 带表面波测试功能的冲击回波测试系统。
7. IE-1+ST+SW: 详见ST 和SW 部分。
IE-1 系统
IE-1 的研制成功是Olson Engineering 长期工程咨询经验并总结上万次冲击回波试验的研究成果。它包括一个手持单元和一个位移传感器，手持单元包括一个电子控制的冲击器。IE-1 可测试的混凝土的厚度范围是6~50cm，
性能特点如下：
● 一体化的手持冲击器单元及接收器单元；
● IE 冲击器/接收器单元非常轻便，仅重约0.3kg；
● 非常易于进行快速测试（每次测试通常只需3~5 秒）
● IE-W 防水选购件，可使IE 对水下结构进行测试；
IE-2 及IE-3 系统

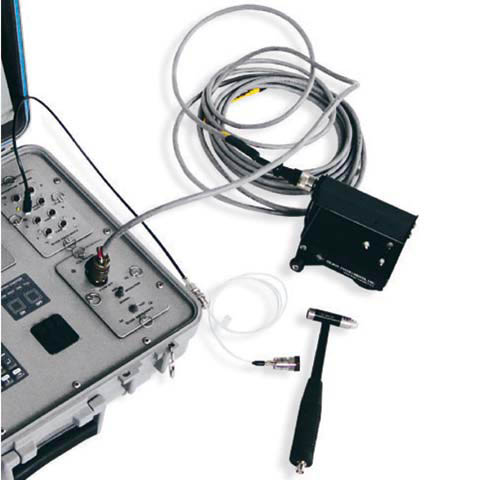

除包括IE-1 的全部配置外，IE-2 还包括一个0.1kg 的冲击锤及一个加速度传感器（以确定超过30cm 的厚度）。数据分析是通过一个基于Windows 的数据采集分析软件来进行的，此软件有以下特色：时间域状态下的2 通道记录；数据可转换成频率域；可显示时间记录、自动频谱、传输功能。IE-3 在IE-1 的基础上增加了一个力传感器。
|
