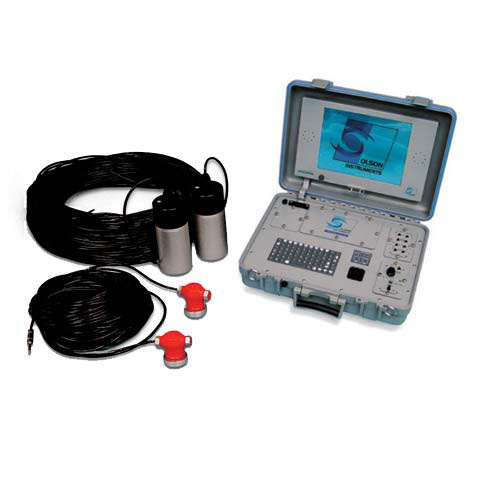

CS/DS 跨孔/沉孔波速测试系统

厂商:美国Olson公司
CS/DS 跨孔/沉孔波速测试系统
型 号:CS/DS-1, CS/DS-2,P-SV
应用范围:土壤、岩石。
用 途:钻孔法通过测试 2~3 个 CS 钻孔之间或 1 个 DS 钻孔中的压缩波和剪切波波速,来确定岩土的地震波速和特性。
检测内容:岩土动态特性, 国际建筑规则(IBC)的抗震要求, 电厂基础,设计现场特性分析, 液化可能性, 机器振动基础。
可选型号:
1. CS/DS-1: 一个三轴地震检波器和空气囊 (不包括激振源和杆);
2. CS/DS-2: 两个三轴地震检波器和空气囊 (不包括激振源和杆
3. P-SV 钻孔激振源选项: (*不包括在)。
DS/CS-1 和 DS/CS-2 系统特点:
- 三轴地震检波器系统能装入 5-10cm 内径套管中来进行沉孔、跨孔测试。我们也可为用户提供更大内径套管的转换器;
- 在每个不锈钢三轴地震检波器盒中有三个内置地震检波器,它们以正交形式排列,两个水平,一个竖直;
- 每套标准三轴地震检波器包括带防水接头的 45.7m 电缆线、空气软管,轮胎泵以及将地震检波器系安装在定位杆上的安装支架。如果需要,也可以提供更长的电缆线;
- 通过给轮胎泵充气,小的橡皮管囊就会膨胀,从而挤压地震检波器使之与套管内壁接触;
- 三轴地震检波器定位讨论――为使地震检波器和能源匹配,我们一般不提供建议的铝杆定位系统,来调准带激振器的三轴检波器。但我们可提供设计图,这样您可以在当地加工定位杆。定制的杆系统由小型、管状、方形铝管组成,并在 2m 位置处带有快速连接 拆卸栓。这样使用者就可以根据激振源来定位地震检波器了。我们可以为用户定制定位杆,还可提供附属连接装置,它可以与用于测斜仪套管中的测斜仪模型探头一起使
用,用于定位。
- 压缩波和剪切波的能量源一般是用户自己准备的测量锤,或者一个平板振源,它与停在现场专门用于 CS/DS测试的汽车电源相连接。将一个辟裂匙型标准贯入取样器打入激振源钻孔孔底的土中,同时它与钻孔杆相连接。然后用一个带电线的测量锤敲击钻杆来产生压缩波(在水平面上是放射状偏振)和剪切波(竖直偏振)。
- 此仪器的其他部分由我们标准的 Freedom Data PC、一个放大器模块(3 个传感器通道和一个电触发通道,放大器模块插入到 Freedom Data PC 的一个模块舱中)、连接电缆、带电线测量锤以及电触发电缆组成。仪器也包括基于 Windows 的软件,用来采集数据和获取 P、S 波的到达时间。此外,为了确定 DS 测试中的速度,我们还提供 BRIDGIX 软件进行地球物理式的显示和数据的复杂处理。
- 其它选购项包括:用于灌浆、安装孔的机械装置。如果需要,我们也可提供定位杆的报价。
- DS/CS-2 系统包括第二个三轴地震检波器和放大/触发模块,以在 DS 试验中进行两个不同深度上的同步测试(一般垂直间隔为 ),而在 CS 试验中需在一排钻 3 个孔(一般间距为 3m)。
注意:如果 钻孔深度远大于 12m,应对钻孔进行倾斜测量,以确保精确地测量钻孔之间的间距。
P-SV 钻孔激振源:
此电子机械激振源可在灌浆并有护壁的钻孔中,产生径向压缩波(P)和竖向偏振剪切波(SV)用于放在,以测试地震波速和断层成像。
应用范围:地下土和岩石轮廓成像。
配套测试:可与 CS 和 CSG 系统 配套使用。
