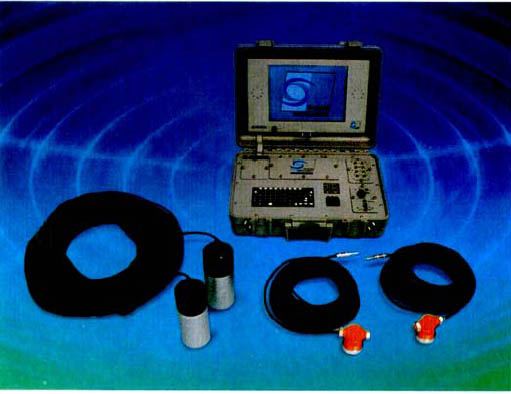

SASW-G 岩土表面波测试系统

厂商:美国Olson公司

SASW-G 岩土表面波测试系统

型号:SASW-G2,G4,G8,G16

原理:SASW 法

用途:用于测量地震波速,确定土层和岩层的厚度,无需钻孔。

应用范围:确定地下岩土层地震波速剖面。

检测内容:确定 IBC 速度剖面图,也就是在地面上测试地下土壤和岩石多层体系中的波速和厚度,无需钻孔。

可选型号:
      1. SASW-G2:  2 个数据通道和  4 个地震检波器: (2)1 Hz 及 (2)4.5Hz;
      2. SASW-G4:4 个数据通道和 4 个地震检波器: (2)1 Hz 及 (2)4.5Hz;
      3. SASW-G8:8 个数据通道和 8 个地震检波器: (4)1 Hz 及 (4)4.5Hz;
4. SASW-G16:16 个数据通道和 16 个地震检波器: (8)1 Hz 及 (8)4.5Hz;

SASW 方法:该方法可以通过测试分层系统中材料刚度 vs.深度的变化来确定材料的状态特性。
- 识别混凝土中火灾、霜冻、开裂等损害 ;
- 评估混凝土、砌体、岩石的强度,建立破坏性试验相关关系;
- 确定沥青路面的模量和厚度;
- 检查隧道衬砌的混凝土/喷射混凝土/岩石的厚度和质量状况。

SASW-2G 系统:
1.特点:
-  SASW-2G 可以单独购买,也可以与 SASW-1S 系统一起购买,能进行结构/地球物理的 SASW 联合测试;
-  TFS-SASW 软件可将时域数据转换为频域数据,并计算出两个接收器之间的周相移动,以及众多记录的平均值;
-  一对 4.5Hz 和一对 14.5Hz 的地震检波器配有标准的 2-通道放大器,以使 SASW-2G 系统具有最大的动态范围;
-  SASW-4G 和 SASW-8G 选项,能以最快的速度进行 SASW 数据采集。
-  WINSASW 是一套基于 Windows 的软件,用来计算色散曲线(速度相对于波长的变化)和执行前向建模来获取剪力波速和深度之间的变化(据德克萨斯大学岩土工程中心)。
2.配置:
- 能连接到 Freedom Data PC 的接收器模块-2 通道,能将地震检波接收器信号放大×1~× 800。SASW-4G 和SASW-8G 分别配有 4 个和 8 个地震检波器、4 个和 8 个通道;
-  2 只 4.5Hz 的地震检测器,接收器间距范围从 1 米~9 米,连接电缆长 30 米。
-  2 只 1Hz 的地震检测器(高灵敏度),接收器间距范围从 1 米~100 米。连接电缆长 70 米;
- 基于 Windows 的 SASW 软件可在现场采集和浏览数据;
- 基于 Windows 的 WINSASW 软件可分析数据:色散曲线的展开和剪力波速变化图。
- 系统操作手册。
注意:SASW-2G 系统用于更大深度的测试,主要用于测试深度 1 米~90 米的岩土
