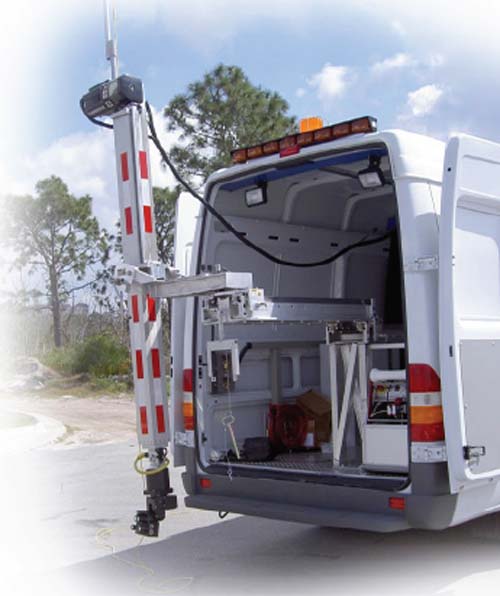

名称：CUES-IMX车载式变焦摄像头
简述：CUES 与InfraMetrix 合作研发了CUES-IMX车载变焦摄像头！数据采集系统的所有者和操作者现在可以实现系统操作/管理费用的减少，并且可以迅速识别污水管道和雨水、排水系统的高危地带！使用CUES-IMX能最有效率地利用时间和财力，快速找出这些重要管道是否需要养护和维修。CUES-IMX摄像头可以提供无与伦比的摄像技术，光学变焦比率为25倍，由伸缩臂固定并遥控，拍摄图片清晰度高，拍摄距离长达91.44m(300')！当管道阻塞或满溢时，变焦功能可以最大限度的保护摄像头，减小采集系统操作和维修的费用，提高仪器性能！

特征：
● 识别管道问题等级
● 快速定位管道中的问题区域
● 快速确定养护要求和结构缺陷，预防下水道满溢
● 检测雨水排水管（管道中有水），无需另配浮筏
● 投标前的管道状况预测
● 符合CMOM & GASB34的规范
● 确定CCTV检测的起始位置
● 在EPA（美国环保署）网站上被称为创新科技
● 用于检测直径为15.24cm(6'')的管道，也可用于检修孔和大管
径管道的照明和检测，检测长度达91.44m(300')
● 在检测或定期维修（清污、堵漏、排出障碍）时，使用该摄
像头能更清楚地看到管道内的细节
● 基本配置包括：吊杆，桅杆，控制器，摄像头和内部/外部照
明设备
● 可与任一款TV检测车兼容
● 无需爬行器就可进行主线检测
● 操作人员无需进入检修孔设置、调整摄像头高度
● 可用于测量检修孔深度
● 桅杆可调到地面7.62m(25ft)以下用于放置摄像头
● 罗盘（可选件），支持GIS系统

摄像头：
●　光学变焦范围：25倍，数字变焦范围：1倍~12倍
●　有效变焦总比：300倍
●　设计用于放射和折射光电传感器产生的热量
●　可在操作台上遥控操作
●　Mounting fork使摄像头可360°连续水平摇摄、向上机械倾斜35°、
向下90°，以及光学倾斜166°；摄像头fork设计为圆形，且
经过倒棱处理，直径小于12.7cm(5'')
●　摄像头成像器，光学器件，机械部件和电子元件都被放置在耐磨，
防水，坚固的外壳中，尺寸：直径17.78cm(7'')，长度40.64cm(16'').
●　前端摄像头外壳带观测视窗（抗图像扭曲功能）和耐热玻璃
照明设备：
摄像头内置HID灯——镜头上方包括4个HID聚光灯和一个泛光灯：
●　这5只灯，每只单独密封防水
●　4只HID聚光灯的总输出相当于200W的卤素灯
●　一只泛光灯的光输出量相当于一只50W的卤素灯
摄像头外部照明设备——每个摄像头包含2组可快速装卸的照明装置，每组装置含2个照明灯头分
别位于摄像头的两侧，与摄像头上下/左右摇摄时运动方向一致：
●　每个照明功率170W，每组共340W
●　每个灯头都是由铝制成，外壳坚固并经过阳极电镀处理，可以防止刮花和磨损
●　每组灯头都易于维护，可以在现场直接更换灯泡，而无需将灯组从摄像头上拆下来
●　外部照明系统设计可根据镜头的方向提供照明
桅杆系统
●　车载桅杆可以将摄像头放置到地下7.62m(25')的地方，保证摄像头在其光学变焦范围内获取图像的
稳定性
●　摄像设备可以通过电子遥控升起和降下
●　用户可以通过检测车内的控制室来操纵摄像头和桅杆，也可通过独立的控制器来控制
●　当仪器进入主管道或在检测过程中，可调整桅杆位置，以校准摄像头位置
●　操作人员无需进入检修孔，即可放置和/或调整摄像头高度
●　无需爬行器即可检测主管道，并测量检修孔深度
●　可以安装在已有的CCTV检测系统上，无需调整系统中已安装的设备
控制器——用于遥控摄像设备
摄像控制器
●　操作杆，开关和LED显示屏的安装平面设计合理，使用方便
●　提供RS-232维护端口
●　视频可显示360°摄像头位置指示器，并在任意位置上调零作为检测的参照点
控制器按钮——控制器按钮安装在控制器前面，上方和后面：
●　对焦：近处与远处
●　变焦：放大与缩小
●　光圈：打开与关闭
●　自动对焦与闪光灯
●　快门：快与慢
●　左右摇摄、上下摇摄、放大复原、上下摇摄复原
●　增益：增加和减小
●　自动对焦：开和关
●　自动曝光：开和关
●　显示故障诊断
控制杆
●　在4个方向上控制摄像头的移动：
上，下，左，右
●　安装在控制器面板的中间
●　控制摄像头的移动
